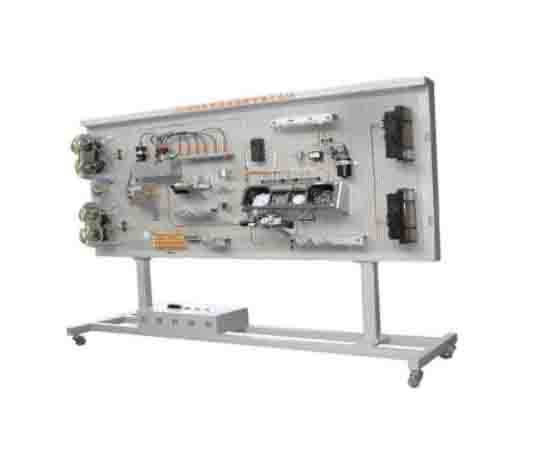

吉利電動汽車車身電器實驗臺采用吉利EV450純電動汽車電器系統實物為基礎，充分展示燈光系統、雨刮系統、喇叭系統、電動車窗系統、電動門鎖、電動空調等汽車電器各系統的組成結構和工作過程，能夠滿足對純電動動力整車電器理論和維修實訓的教學需要。

　　功能特點

　　1.車身低壓系統及電動空調各部件保留，電氣連接方式不變，可以進行線路檢測診斷練習，讓學員在實訓過程掌握車身低壓系統電氣檢測要點;

　　2.智能故障考核功能：

　　主要有教師故障設置終端和學生答題終端兩套獨立的系統組成，該系統安裝在移動終端上。教師用移動教學終端可實現與教具的故障設置模塊連接進行故障設置。故障設置完成后學生通過學生用移動學習終端進行考核答題，考核后的成績自動儲存設備執行模塊中，便于老師對每個學生的成績查詢;

　　3.為了便于傳感器、和執行器的識別和測量，以還原實車檢測場景為要求的同時減少傳感器、和執行器插頭拔插產生插頭破損，要求在原車線束插頭旁并聯出≥5cm的檢測端，檢測端采用透明亞格力材質經激光雕刻和平板噴描制成，形狀要求和原車插頭平面形狀相同，測量端采用專用檢測端子，并標注測量角位的編號和傳感器執行器名稱。可直接在測量端子上檢測各傳感器、執行器、電機控制單元管腳的電信號，如電阻、電壓、電流、頻率信號等。借助萬用表和示波儀，實時檢測各種狀態下參數變化;

　　4.實訓臺由鋁型材組裝框架，實訓臺底部安裝4個腳輪，移動靈活，同時腳輪帶自鎖裝置，可以固定位置;

　　5.車身基于教學角度進行解剖(主要前后車門、后尾箱蓋);

　　6.攝像機：120萬到200萬像素，3CCD;存儲介質：SDXC存儲卡(128 GBClass10 及以上) 支持UHS-I，傳感器類型：1英寸Exmor RS CMOS;對焦：自動/手動;場景：夜景/日落日出/煙火/風景/人像/聚光燈/海灘;曝光控制：白平衡：自動/一鍵式A/一鍵式B/戶外/室內/自定義白平衡;支持程序自動曝光模式;電池：NP-FV70A;液晶屏像素：約156萬像素;液晶屏尺寸：3.5英寸(16：9);支持觸摸屏;光圈(F)值：F2.8-F4.5;鏡頭：Vario-Sonnar T*鏡頭;濾鏡直徑：62mm(FDR-AX700);光學變焦倍數：15倍以下;畫幅：1英寸;具有HDR的4K;支持光學防抖功能. 攝像機三腳架 碳纖維專業攝影大三角架 帶液壓云臺。自重4.74kg收納高度：83.2cm，工作高度：41-203.5cm 管徑：39mm，承重：10kg，腳管節數：4節;

　　7.充電樁一個，吉利電動汽車原裝充電樁;

　　技術參數

　　1.工作溫度：-20～60°;

　　2.低壓控制工作電源：DC12V;

　　學習及實訓內容要求

　　1.了解吉利EV450純電動汽車BCM控制單元工作原理;

　　2.了解吉利EV450純電動汽車主控ECU工作原理;

　　3.熟悉吉利EV450純電動汽車常見故障代碼的含義;

　　4.了解 EV450新能源電動汽車燈光及各輔助電器工作原理;

　　5.掌握空調系統基本理論知識下列(1)～(3)項，能夠進行下述(4)～(9)項的實訓操作:

　　(1)吉利EV450車型的空調系統結構(制冷制熱)，各組成部件(壓縮機、空調蒸發器、冷凝器、高低壓管壓力檢測、電子膨脹閥、高低壓管路壓力傳感器等)工作狀態、溫度、電壓等數值;

　　(2)制冷過程中，渦旋式壓縮機運作情況，和電機控制器根據不同空調檔位表現電壓、電流數據變化;

　　(3)制熱過程中，PTC原件通電后的電阻與溫度變化;

　　(4)溫度傳感器的檢測;

　　(5)空調電機的線圈絕緣性檢測;

　　(6)空調系統的線路檢測與保養;

　　(7)電動壓縮機的拆裝與檢測;

　　(8)高低壓管路檢漏測試、冷凝器清潔及拆裝檢測;

　　(9)PTC元件的檢測與拆裝;

　　技術要求

　　1.電源排插BULL：≥4插12孔，電源線≥7m，獨立銀觸點開關，高溫阻燃、防觸電、大孔距、一體化鋼條、加粗電源線，單孔阻力75N，正常插拔≥5000次，電流≥10A，其中至少一組為16A，電壓250V，功率2500W;

　　2.臺架防塵罩;

　　3.臺架所需網絡設備及配套線路安裝齊全可用;
